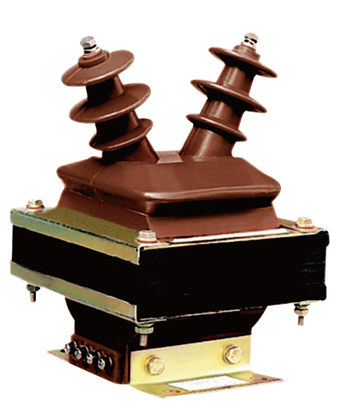

JDZJ-10(6) 電壓互感器
-
產品概述：
本型電壓互感器為環氧樹脂真空澆注半封閉單相戶內結構， 主要適用于額定頻率為50Hz或60Hz ， 額定電壓10kV及以下電力系統中作電能計量、 電壓測量用。
本產品符合GB 20840.1-2010 《互感器第1部分 ： 通用技術要求》 、 GB 20840.3-2013《五感器第3部分：電壓互感器的補充技術要求》和JJG 314-2010《測量用電壓互感器檢定規程》。

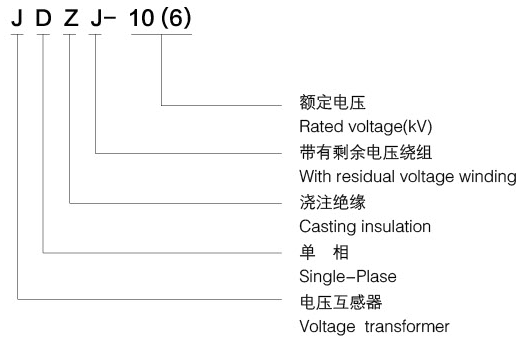

型號含義：
使用環境：
1、海拔：不超過1000米；
2、環境溫度：－5℃～＋40℃；
3、空氣相對濕度：≤85%；
4、安裝場所：戶內。
技術參數：
1、絕緣水平: 12/42/75kV,7.2/30/60 ;
2、功率因數：cosφ＝0.8;
3、額定二次電流：5A或1A;
4、額定頻率：50Hz或者60Hz;
5、重量：21kg。

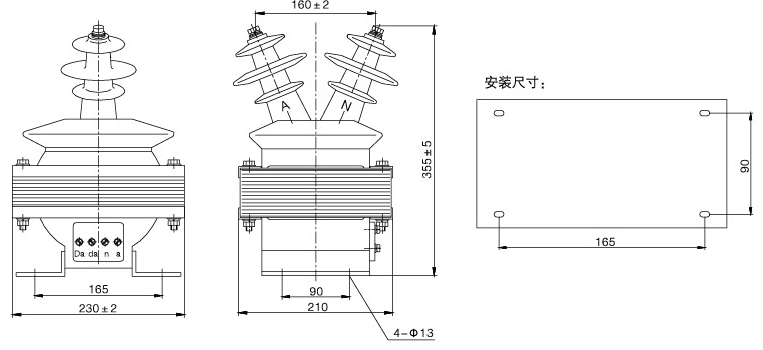

外形安裝尺寸：
